做透明材料——塑料薄膜、光学膜、玻璃、板材——的生产厂家，对“雾度”这个词不会陌生。它是衡量材料光学清晰度的重要指标，直接关系到产品的外观档次和下游客户的验收结果。但很多厂家在来料检验、产线抽检时，往往会忽略一个关键环节：用来校准雾度计的那片“标准雾度片”，本身也需要定期校准，而且有专门的规范管着。

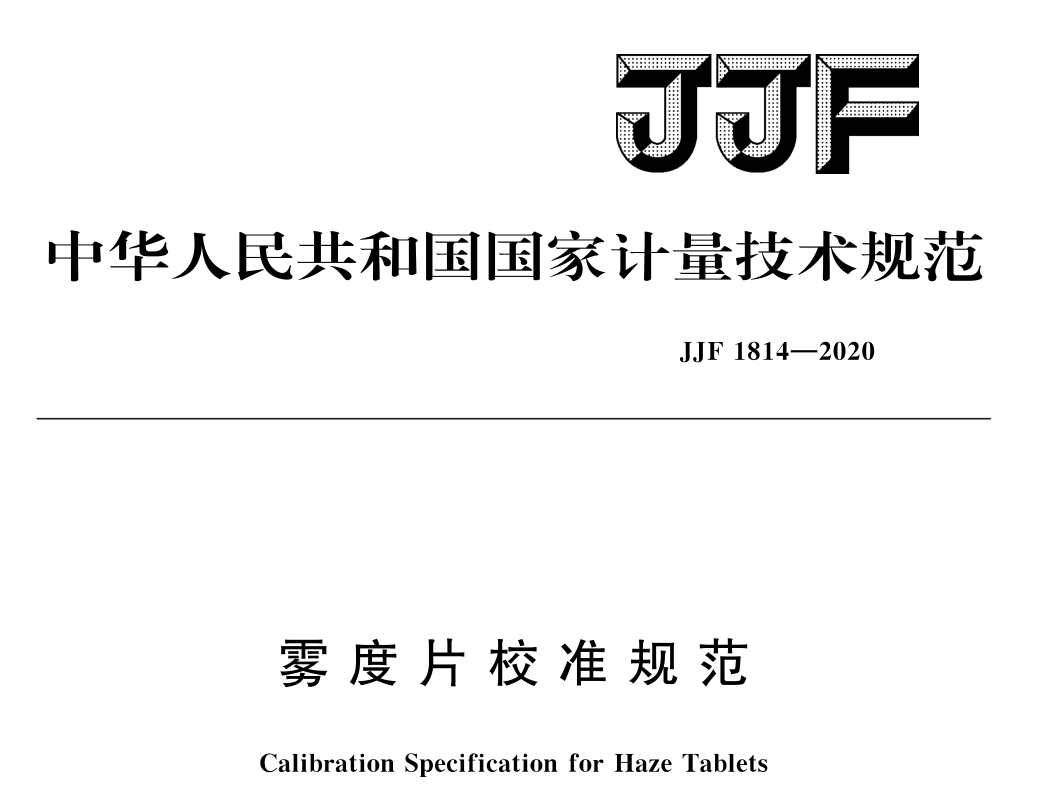

这块看起来平平无奇的透明片，正是整个雾度测量量值传递的起点。今天我们就结合 JJF 1814-2020《雾度片校准规范》，把这件事讲清楚，也给正在选型透过率仪/雾度计的厂家朋友们提个醒。
雾度片，简单说就是一块雾度值已知、作为量值传递载体的标准参考片。它有两重身份：
雾度计的自校准基准：每次开机或定期核查时，用标准雾度片对仪器进行校验，确保读数准确
雾度量值传递的载体：将上级计量部门标定好的雾度值，传递到企业内部的检测环节
JJF 1814-2020 明确规定，该规范适用于标准雾度片和工作雾度片的校准，以及使用雾度计对板状、片状、薄膜状等透明材料雾度和可见光区透射比的校准。换句话说，无论是“片”还是“被测量的样品”，只要走雾度计这条路，都在这本规范的管辖范围内。
JJF 1814-2020 里的几个关键要求
1. 尺寸与有效测试区域
规范里有一条很实用也很容易被忽视的建议：
雾度片或雾度测量样品的有效尺寸要大于雾度测量装置积分球开口尺寸。对于传递和保存雾度量值的雾度片，外形尺寸建议为 50mm×50mm 方形或 Φ60mm 圆形，中央有效雾度测试区域不小于 Φ30mm。
这条规定的逻辑很直白：雾度片必须能完整覆盖积分球入口，否则边缘漏光会直接影响测量精度。所以生产厂家在选购雾度片时，先量一下自己雾度计/透过率仪的积分球入口直径，确保雾度片“盖得住”。
2. 计量特性指标
规范对雾度片和透射比的均匀性提出了明确要求：
注：以上指标仅供参考，不适用于合格性判别。
一套标准雾度片通常由 5 片组成，雾度值分别在 1、5、10、20、30 左右，覆盖低雾度到高雾度的常见区间。
3. 校准条件
环境：温度 (23±5)℃，湿度 ≤80%RH
测量设备：雾度校准装置或雾度计，其测量几何条件需符合 JJF 1303、GB/T 2410 和 ASTM D1003 的规定
设备分辨力：雾度 0.01，透射比 0.001
设备重复性：雾度重复性优于 0.05，透射比重复性优于 0.002
4. 校准方法要点
校准时，在雾度片中央 Φ30mm 区域内选取 中心点 + 同一直径方向偏离中心点 5mm 左右的 2 个点，共计 3 个测量点，每点进行一次雾度量值校准测试。这种“三点式”取法，既验证了片子的均匀性，也避免了单点测量的偶然误差。
提醒一：雾度片要定期送检
雾度片表面的微小划痕、油污、老化，都会影响雾度值和均匀性。规范虽未强制复校间隔，但行业普遍做法是每年送检一次。若表面出现明显污损或划伤，应及时重新校准或更换。
提醒二：选购雾度片前，先确认仪器口径

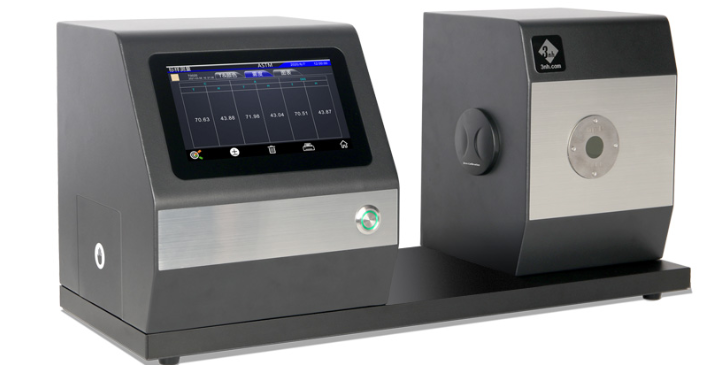

如前所述，雾度片有效尺寸必须大于积分球开口。比如三恩时 YH1100 雾度透过率仪，测量口径可选 Φ20mm/Φ15mm/Φ8mm/Φ4mm，对应选用 50mm×50mm 的雾度片即可完整覆盖。如果您的仪器口径较大，要相应选择更大尺寸的雾度片。
提醒三：仪器和雾度片要“配套”校准
JJF 1814-2020 要求雾度计的测量几何条件符合 JJF 1303、GB/T 2410、ASTM D1003。这意味着，您选购的透过率仪/雾度计，应当内置 C 光源或 A 光源条件（规范要求的两种照明光源），并能给出 0.01 分辨力的雾度读数。三恩时 YH1100 等雾度透过率仪，照明光源满足 CIE 要求，雾度分辨力达 0.01 单位，雾度重复性小于 0.08，可作为生产厂家日常质控的合规选择之一。
提醒四：正确使用与保管
使用时将雾度片紧贴积分球口，中心尽量对准入口中心
每片连续测量 3 次取平均值作为校准示值
表面除尘用洗耳球气吹，切勿用物品直接擦拭
包装盒内不要用易掉尘的棉花或纸类填充
存放温度 23±5℃，避免油污、灰尘和硬物划伤
选型时，不妨多问一句
如果您正在为企业的透明材料生产线选型透过率仪或雾度计，建议在考察仪器本身参数的同时，顺便问一句供应商：“你们提供的标准雾度片是否符合 JJF 1814-2020 的尺寸和均匀性要求？能否提供有效的校准证书？”
毕竟，仪器测准的前提，是它用来自校准的那片“标准”本身是准的。一台配了合规雾度片的透过率仪，才能让您的来料检验、产线抽检、出货验收数据，在客户面前站得住脚，在计量院面前过得去检。
三恩时作为颜色与光学检测设备厂商，透过率仪/雾度计产品可配合符合 JJF 1814-2020 要求的标准雾度片使用，覆盖塑料薄膜、光学膜、玻璃、板材等多种透明材料的雾度与透光率检测需求。如果您对雾度片选型、仪器校准方案或透明材料光学检测有更多疑问，欢迎联系我们的技术团队交流——带着您的样品和标准要求来，我们一起把量值这条链，从头到尾理顺。
